Qatlana bilən Ekran Menteşəsi Sahəsi Adapteri Sərt-flex PCB

Qatlana bilən Ekran Menteşə Sahəsi Adapteri Rigid-flex PCB müasir smartfon displey modullarında yüksək inteqrasiya, yüksək etibarlılıq və qatlanmağa imkan verən mühüm qarşılıqlı əlaqə daşıyıcısıdır. Sərt sahələrin komponentləri qoruduğu və çevik sahənin dinamik əyilmələrə məruz qaldığı kompozit strukturdan istifadə etməklə, məhdud məkanda dövrə sabitliyini, siqnal bütövlüyünü və mexaniki dayanıqlığı təmin edir. Bu, daha nazik və daha yüngül cihazlar üçün əsas texnoloji imkandır.

Əsas Struktur və Xüsusiyyətlər:

3D Marşrutlaşdırma: Çevik hissə kağız kimi qatlana və ya bükülə bilər, telefonun daxilindəki şaquli boşluqdan tam istifadə edərək, sürücü IC kimi komponentləri ekranın arxasına qatlayaraq, ultra dar çərçivələrə və ya hətta çərçivəsiz tam ekran dizaynlarına imkan verir. Bu, ultra nazik smartfon dizaynını asanlaşdırır.

Displey modullarında istifadə olunan sərt çevik lövhə displey sürücüsü IC-ni ana plata ilə birləşdirən əsas komponentdir. O, çevik sxemlərin əyilmə qabiliyyətini sərt lövhələrin dayanıqlığı ilə birləşdirərək yüksək ekran-gövdə nisbətlərinə və nazik, yüngül dizaynlara nail olmaq üçün zəmin yaradır.

Əsas Performans Üstünlükləri:

1. Qalınlığın azaldılması: Bağlayıcıların qalınlığını və sərt lövhələrin lazımsız örtük təbəqələrini aradan qaldırır, nəticədə diskret həllər ilə müqayisədə ümumi struktur daha incə olur.

2. Üstün Siqnal Bütövlüyü: Siqnalın zəifləməsini və elektromaqnit müdaxiləsini effektiv şəkildə boğaraq, yüksək sürətli görüntü məlumat axınlarını sabit şəkildə ötürmək üçün yüksək sıxlıqlı naqil üsullarından (məsələn, diferensial cüt marşrutlaşdırma) və aşağı dielektrik itkili materiallardan istifadə edir.

3. Müdaxilə Toxunulmazlığı: Uzun çevik kabellərlə müqayisədə, sərt-flex lövhələr siqnal yollarını qısaldır və mis tökmə və ya qoruyucu filmlər vasitəsilə elektromaqnit müdaxiləsini effektiv şəkildə təcrid edə bilər.

4. Struktur Bütövlük: Sərt və çevik bölmələr arasında qarşılıqlı əlaqə lehim birləşmələri deyil, daxili kimyəvi çökmə və örtük vasitəsilə formalaşır. Bu, qovşaqda əyilmə müqavimətini ənənəvi "FPC + birləşdirici" və ya "sərt lövhəyə lehimli FPC" həllərindən qat-qat üstün edir.

5. Yüksək Zərbə Müqaviməti: İnteqrasiya edilmiş struktur lehim birləşməsinin nasazlığı riskini minimuma endirərək, hətta düşmə və ya vibrasiya zamanı sabit siqnal ötürülməsini təmin edir.

6. Dinamik əyilməni dəstəkləyir: Qatlana bilən telefonlarda elektrik performansını qoruyarkən 400.000-dən çox təkrar döngəyə tab gətirə bilər.

Əsas Texniki Parametrlər:

1. Struktur Parametrlər:

Layer Count & Structure: Tipik olaraq 4-6 qat, "rigid-flex" konstruksiyadan istifadə etməklə.

Qalınlıq: Həddindən artıq naziklik üçün elastik sahə adətən 0,1-0,2 mm; komponentlərin quraşdırılması və marşrutlaşdırma tələblərinə uyğun olaraq hazırlanmış sərt sahə qalınlığı.

Minimum əyilmə radiusu: 0,5 mm-dən az ola bilər, sıx əyilmə yerləri üçün uyğundur.

2. Elektrik Performansı:

Xəttin Eni/Boşluğu: 40μm - 50μm-ə qədər, yüksək sıxlıqlı siqnal ötürülməsi tələblərinə cavab verir.

Empedansa Nəzarət: Yüksək sürətli diferensial siqnallar (məsələn, MIPI DSI) üçün ciddi empedans nəzarəti (məsələn, 100Ω ±10%).

Transmissiya Bant genişliyi: Hər kanala bir neçə Gbps yüksək sürətli məlumat ötürülməsini dəstəkləyir, yüksək qətnamə, yüksək kadr sürəti ekran tələblərinə cavab verir.

3. Materiallar və Etibarlılıq:

Substrat: Çevik bölmə Poliimid (PI) və ya daha yüksək performanslı Maye Kristal Polimerdən (LCP) istifadə edə bilər, sonuncusu ultra naziklik, aşağı itki və əyilmə dözümlülüyündə üstünlüklər təklif edir.

Bükülmə Dözümlülük: Dinamik əyilmə ömrü tələbi >400.000 dövr.

İşləmə temperaturu: -30°C ilə +85°C arasında, istehlakçı elektronikasının ciddi istifadə mühiti tələblərinə cavab verir.

Tətbiq Ssenariləri

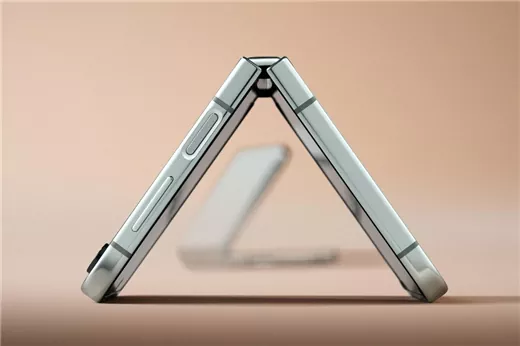

Qatlana bilən ekran menteşəsi sahəsi adapteri Sərt-flex PCB müasir smartfon ekran sistemləri üçün əsas qarşılıqlı əlaqə və dəstək həllidir, ilk növbədə yüksək səviyyəli qatlana bilən telefon ekranlarına xidmət edir. Onun təkrar əyilmələrə qarşı əla müqaviməti onu menteşə sahəsini keçən qatlanan displeyləri birləşdirmək üçün ideal seçim edir.

Dəyər Təklifimiz

Biz mobil telefon sektorunda displeylərin qarşılıqlı əlaqəsi üçün sənayedə aparıcı sərt-flex lövhə həlləri təqdim etməkdə ixtisaslaşırıq. Biz yalnız standartlaşdırılmış yüksək etibarlı məhsullar təklif etmirik, həm də birgə dizayn, simulyasiya optimallaşdırması və fərdi inkişafda güclü imkanlara malikik. Dəqiq dövrə emalı, materialşünaslıq, istilik simulyasiyası və siqnal bütövlüyünün təhlili sahəsində dərin təcrübəmizlə dəstəklənən biz konkret ID dizaynlarına, yığma arxitekturalarına və ekran performans hədəflərinə uyğunlaşdırılmış konsepsiya dizaynından tutmuş kütləvi istehsala qədər tam proses dəstəyi təmin etmək üçün müştərilərlə sıx əməkdaşlıq edirik. Müştərilərə smartfon ekran sistemlərində məkan və performans sərhədlərini aşmağa kömək etmək, daha aydın və daha sabit vizual təcrübələr yaratmaq və sizi etibarlı əsas komponent tərəfdaşınıza çevirmək üçün innovativ mühəndislikdən istifadə etməyə sadiqik.

Bizimlə əlaqə saxlayın

Daha çox məhsul təfərrüatları və ya əməkdaşlıq imkanlarını müzakirə etmək üçün əlaqə saxlayın:

Dinq Rui (Terri Dinq), VP

Tel:+86-18750290300

E-poçt:rding@hon-flex.com

Wang Yuhe (Rick Wang), Biznes Meneceri

Tel:+86-15959382432

E-poçt:yhwang@hon-flex.com

Veb sayt:https://www.hongflex.com
