FPC Flash Kaplama Prosesinin Hərtərəfli Təhlili

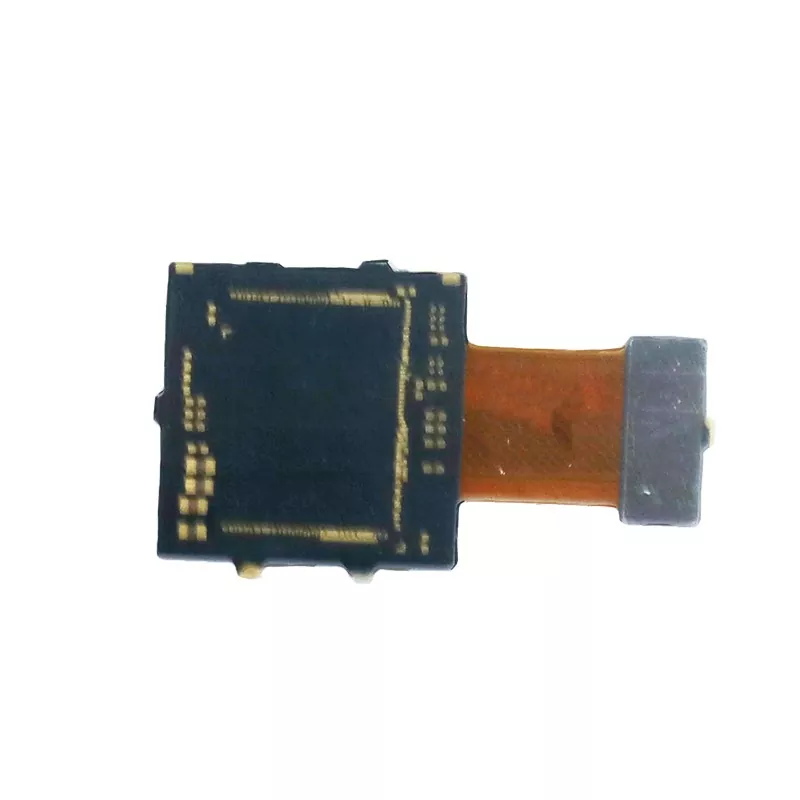

Çevik çap dövrə lövhələri (FPC) qatlana bilən smartfon ekranlarından tutmuş tibbi cihazlardakı dəqiq zondlara qədər hər yerdə mövcud olan müasir elektron cihazların əvəzsiz komponentidir. Flash örtük FPC-lərdə yüksək performans və yüksək etibarlılığa imkan verən əsas istehsal prosesidir.

Prosesə Baxış: Qazmadan Mis Kaplamaya Tam Səyahət

FPC istehsalında flaş örtük prosesi bir sıra dəqiq əməliyyatlardır. Bütün proses çevik substratda dövrə əlaqələri üçün yollar yaradaraq qazma ilə başlayır. Sonra, mis örtük prosesi gəlir, burada nazik bir mis təbəqəsi kimyəvi olaraq deşik divarlarına yerləşdirilir və sonrakı elektrokaplama üçün keçirici bir təməl yaradır.

Flaşla örtülmə prosesinin əsası "flash" sözündə yatır, bu, kritik örtük təbəqəsinin cəmi 3 dəqiqə ərzində tamamlanmasını tələb edir. Bu nazik və vahid mis təbəqə sonrakı emal üçün əsasdır. Bundan sonra quru filmin laminasiyası mərhələsi başlayır, dövrə naxışının formalaşmasına hazırlamaq üçün lövhənin səthini fotosensitiv bir filmlə örtür.

Ekspozisiya və inkişaf mərhələləri dövrənin dəqiq formasını müəyyən edir. Yüngül və kimyəvi emal vasitəsilə arzuolunmaz quru film çıxarılır, ikincil mis örtük tələb olunan sahələri ifşa edir. Son ikincili mis örtük, sabit və etibarlı cərəyan ötürülməsini təmin edərək, dövrəni tələb olunan funksional qalınlığa qədər qalınlaşdırır.

Hər bir addım diqqətlə xoreoqrafiya ilə hazırlanmış rəqs kimidir; hətta kiçik bir sapma bütün dövrə lövhəsində funksional qüsurlara səbəb ola bilər. Dəqiqlik üçün bu tələb FPC istehsalının "elektronika sənayesinin dəqiq sənəti" kimi tanınmasının səbəbidir.

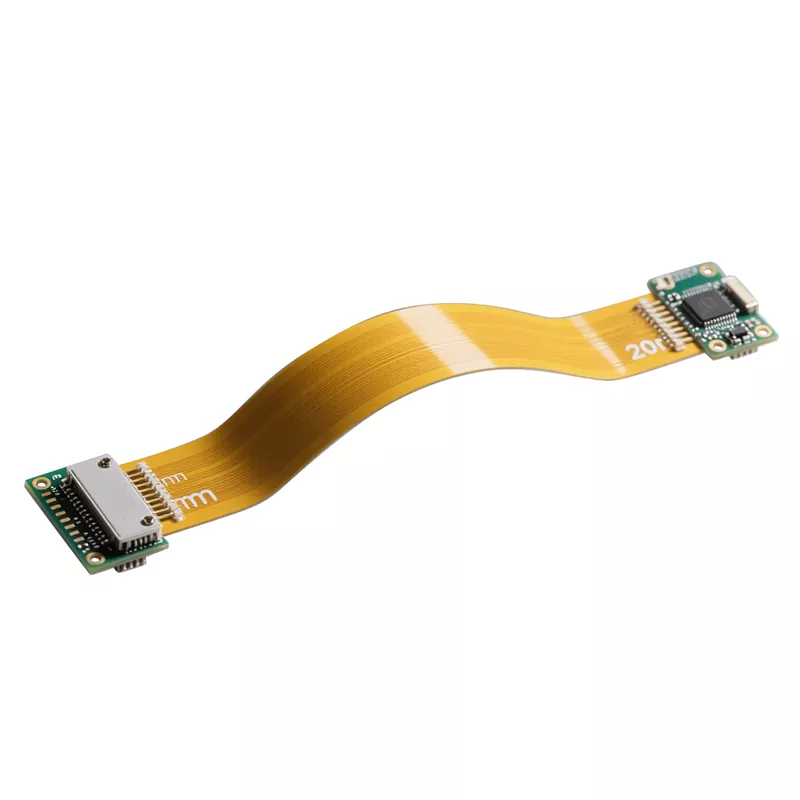

Əsas texnologiya: Əyilmə sahələrinin xüsusi müalicəsi

FPC istehsalında əyilmə sahələrini idarə etmək ən çətin aspektlərdən biridir. Təkrar əyilmə zamanı dövrə lövhəsinin etibarlılığını təmin etmək üçün əyilmə yerlərində mis örtüyünə icazə verilmir. Bu, FPC və sərt PCB istehsalı arasındakı əsas fərqlərdən biridir.

Bükülmə sahəsi FPC-nin "birləşməsi" dir. Əgər bu sahə də mis örtüklü olsaydı, artan mis folqa qalınlığı materialın elastikliyini azaldar. Vaxt keçdikcə təkrar əyilmə mis təbəqənin yorğunluqla çatlamasına səbəb olacaq və məhsulun ömrünü ciddi şəkildə təsir edəcək.

Faktiki istehsalda, örtülməmiş əyilmə sahələri təmiz yapışan açılışlardan bir qədər böyükdür. Bu, mis örtüklü məhlulun əyilmə sahələrinə nüfuz etməsinin qarşısını almaq üçündür. Bu "ehtiyat sahəsi" dizaynı əyilmə sahəsinin çevikliyinin qorunmasını maksimum dərəcədə artırarkən dövrə funksionallığının təsirlənməməsini təmin edir.

Oynaqların müalicəsi eyni dərəcədə vacibdir. İstehsalın spesifikasiyası açıq şəkildə birləşmələrin delaminasiya sahələrində yerləşdirilməməsini və dalğavari dizayndan istifadə etməsini tələb edir. Bu dizayn stressi effektiv şəkildə dağıtır, stress konsentrasiyası nəticəsində yaranan birgə qırılmaların qarşısını alır.

Təsəvvür edin ki, smartfonun qatlanan ekranı hər gün onlarla, hətta yüzlərlə əyilməyə məruz qalır. Məhz bu proses təfərrüatlarının mükəmməl icrası cihazın uzunmüddətli istifadə zamanı FPC nasazlıqlarına görə sıradan çıxmamasını təmin edir.

Dəqiq Nəzarət: Zaman və Sahənin İkili Tələbləri Flaş kaplama prosesinin adındakı "flaş" sözü bu addımın sürət tələbini əks etdirir. Sənaye standartları aydın şəkildə şərtləndirir ki, flaş örtük 3 dəqiqə ərzində tamamlanmalıdır. Bu, ixtiyari vaxt təyini deyil, geniş təcrübədən və faktiki istehsal təcrübəsindən əldə edilən optimal həll yoludur.

Çox qısa bir müddət misin qeyri-kafi çökməsinə səbəb olur, sonrakı proseslər üçün kifayət qədər keçirici baza təmin edə bilmir; çox uzun müddət qeyri-bərabər mis təbəqələrə səbəb ola bilər, nəticədə qaba taxıllar və qeyri-kafi yapışma. 3 dəqiqəlik vaxt pəncərəsi səmərəlilik və keyfiyyət arasında mükəmməl tarazlığa nail olur.

İkinci dərəcəli mis örtük mərhələsi fərqli bir diqqətə malikdir. Burada mis örtük sahəsi dəqiq göstərilməlidir. Sadə görünən bu tələb əslində məhsulun keyfiyyətinə nəzarət, maya dəyərinin idarə edilməsi və izlənilə bilənlik kimi bir çox aspektlərə aiddir.

Mis örtük sahəsi son məhsulun müqavimətinə və cərəyan keçirmə qabiliyyətinə birbaşa təsir göstərir. Əraziyə dəqiq nəzarət dövrə performansına dəqiq nəzarət deməkdir ki, bu da yüksək səviyyəli FPC-lər və adi məhsullar arasında əsas fərqlərdən biridir.

Xərc baxımından mis FPC istehsalında əsas material məsrəflərindən biridir. Mis örtük sahəsinə dəqiq nəzarət kütləvi istehsalda əhəmiyyətli xərclərə qənaət gətirə bilən lazımsız material tullantılarının qarşısını ala bilər. Daha da əhəmiyyətlisi, ərazi məlumatları keyfiyyətin izlənilməsi üçün əsas verir; məhsul problemi baş verdikdə, onu tez bir zamanda xüsusi proses parametrlərinə görə izləmək olar.

Keyfiyyət Təminatı: Çox qatlı Nəzarət Sıfır Qüsurları Təmin edir

FPC-lərin etibarlılığı prosesin dizaynının hər bir detalından başlayır. Bükülmə sahələrinin və oynaqların xüsusi müalicəsi ilə yanaşı, bütün proses boyu keyfiyyətə nəzarət tədbirlərinin çoxsaylı təbəqələri həyata keçirilir.

Flaş örtükdən sonra quru film laminasiya mərhələsində, film qalınlığının vahidliyi ekspozisiya və inkişaf təsirlərinə birbaşa təsir göstərir. Müasir istehsal xətləri adətən real vaxt rejimində film qalınlığını ölçmək və ardıcıllığı təmin etmək üçün proses parametrlərini avtomatik tənzimləmək üçün onlayn monitorinq sistemləri ilə təchiz edilir.

Ekspozisiya mərhələsinin dəqiqliyi dövrə nümunəsinin aydınlığını müəyyən edir. Qabaqcıl ekspozisiya maşınları bugünkü yüksək sıxlıqlı FPC-lərin dizayn tələblərinə cavab verən 10 mikrometrdən kiçik xətt genişlikləri və aralıqların istehsalına imkan verən birbaşa lazer təsvir texnologiyasından istifadə edir.

İkinci dərəcəli mis örtük mərhələsində keyfiyyətə nəzarət xüsusilə vacibdir. Sahəyə nəzarətdən başqa, mis təbəqəsinin qalınlığı, vahidlik və kristal quruluşu ciddi monitorinq tələb edir. Müasir elektrokaplama xətləri, bir qayda olaraq, real vaxtda örtük keyfiyyətinə nəzarət etmək üçün rentgen qalınlığı ölçənlər və elektrokimyəvi analizatorlarla təchiz edilmişdir.

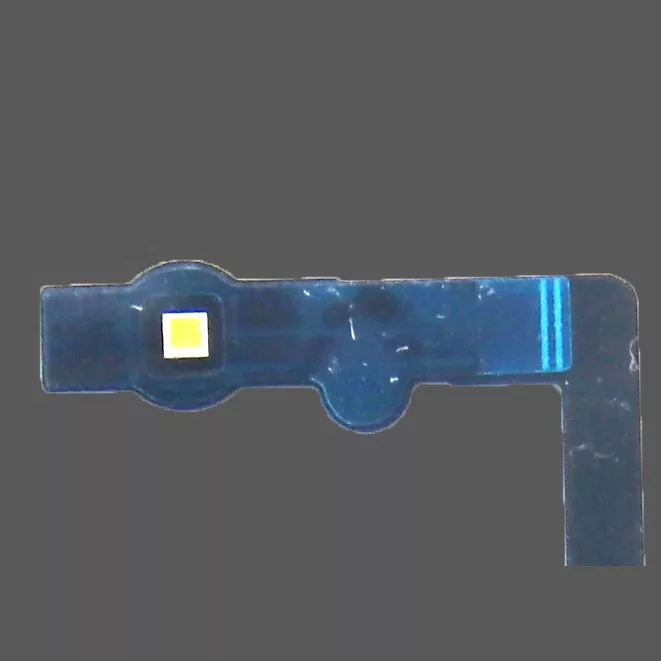

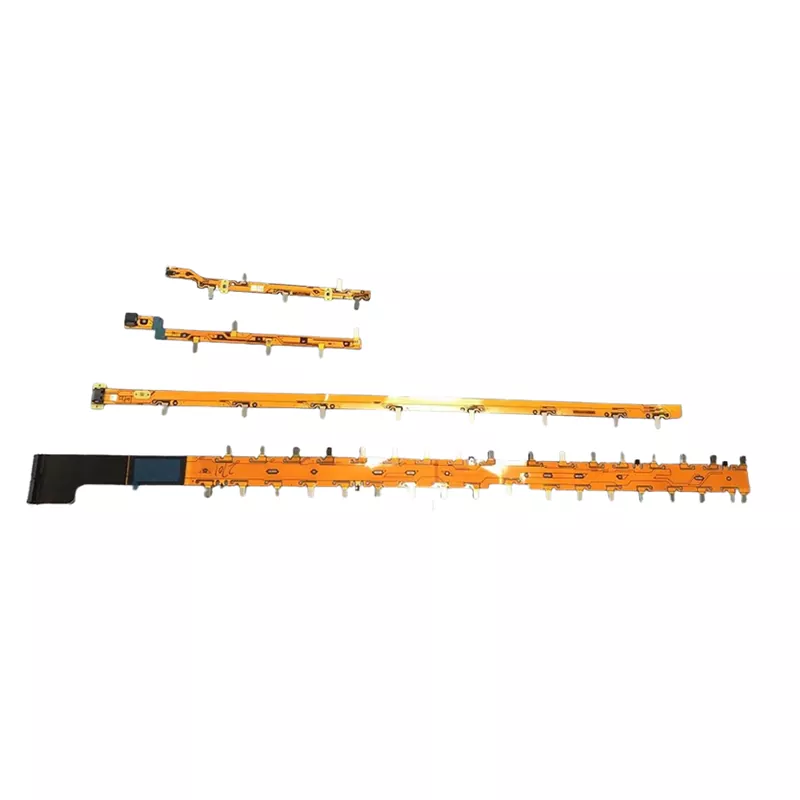

Bu çoxqatlı keyfiyyətə nəzarət tədbirləri son məhsulun məişət elektronikasından tutmuş avtomobil elektronikasına və tibbi cihazlara qədər müxtəlif sahələrin ciddi tələblərinə cavab verməsini təmin edir. Avtomobil tətbiqlərində FPC-lərin -40°C-dən 125°C-dək olan temperatur dəyişikliyinə tab gətirməsi tələb oluna bilər; tibbi cihazlarda uzunmüddətli sabitlik və biouyğunluq təmin edilməlidir.

Flaş örtük prosesi çevik bir substrat üzərində sxemlərin "çəkilməsi" sənətinə bənzəyir; hər bir addım mühəndislərin dəqiqlik və çeviklik arasında tarazlıq axtarışını təcəssüm etdirir. Geyilə bilən cihazların, çevik displeylərin və mikro-tibbi cihazların yüksəlişi ilə FPC istehsal prosesləri gələcək elektron dünyanı birləşdirən görünməz bir əlaqəyə çevrilərək daha yüksək dəqiqlik, çeviklik və etibarlılığa doğru inkişaf etməyə davam edəcək.
